ArtCAM Pro 5.5 User Guide



Текстуры по Шаблону

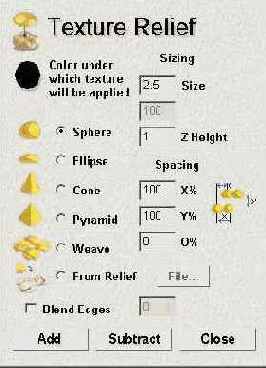

Сечение Вашего рельефа может быть определено для соответствующей области цвета растрового изображения в окне Двухмерного Вида. Для текущего Первичного Цвета Вы можете применить необходимую текстуру к текущему рельефу. Перед тем как использовать эту опцию, Вы должны предварительно создать базовый рельеф. Когда Вы выберите команду Texture... (Текстура...) из меню Relief (Рельеф) появляется следующее диалоговое окно.

Это окно диалога разделено на три основные области:

Формы Текстур

Расположение Текстуры

Кнопки

Формы Текстур

Существуют пять базовых форм, которые можно использовать: Sphere (Сфера), Ellipse (Эллипс), Cone (Конус), Pyramid (Пирамида) и Weave (Волна). Ниже изображены текстуры, построенные на базе этих форм, наложенные на плоскую поверхность, но они могут накладываться и на любой другой рельеф.

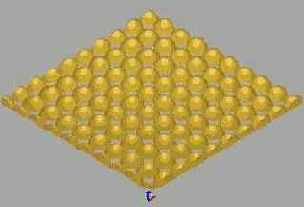

Sphere (Сфера)
