Создание УП
Для создания управляющей программы используется Toolpath Manager (Менеджер УП).
4. Переключитесь на инструментальную панель Toolpath (УП).

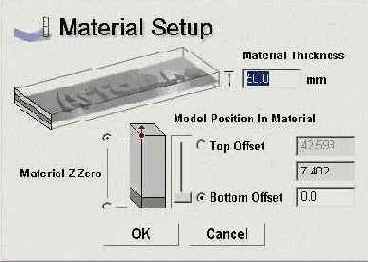

5. Нажмите иконку Material Setup (Задание Заготовки).
 |
Material Setup (Задание Заготовки) |
Оставьте все значения по умолчанию и нажмите кнопку ОК.
6. Нажмите иконку Z Level Roughing.
 |
Z Level Roughing |
7. Введите в поле Name (Название) название траектории движения инструмента - Simple Raster. Это название может иметь не более 32 символов, включая пробелы.
8. В секции Roughing Tool нажмите кнопку Select.

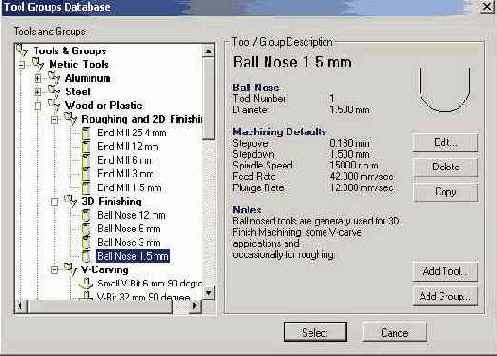

9. В открывшемся диалоговом окне Tool Groups Database выберите из метрического инструмента для алюминия фрезу Ball Nose 1.5mm и нажмите кнопку Select.
10. Переместитесь в секцию Strategy (Стратегия).
11. Выберите тип стратегии - Raster (Растровая Обработка).
Для этого примера все установки можно оставить по умолчанию.
12. Просмотрите другие закладки.
